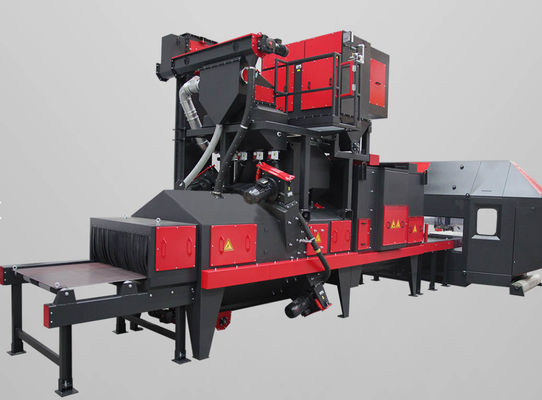

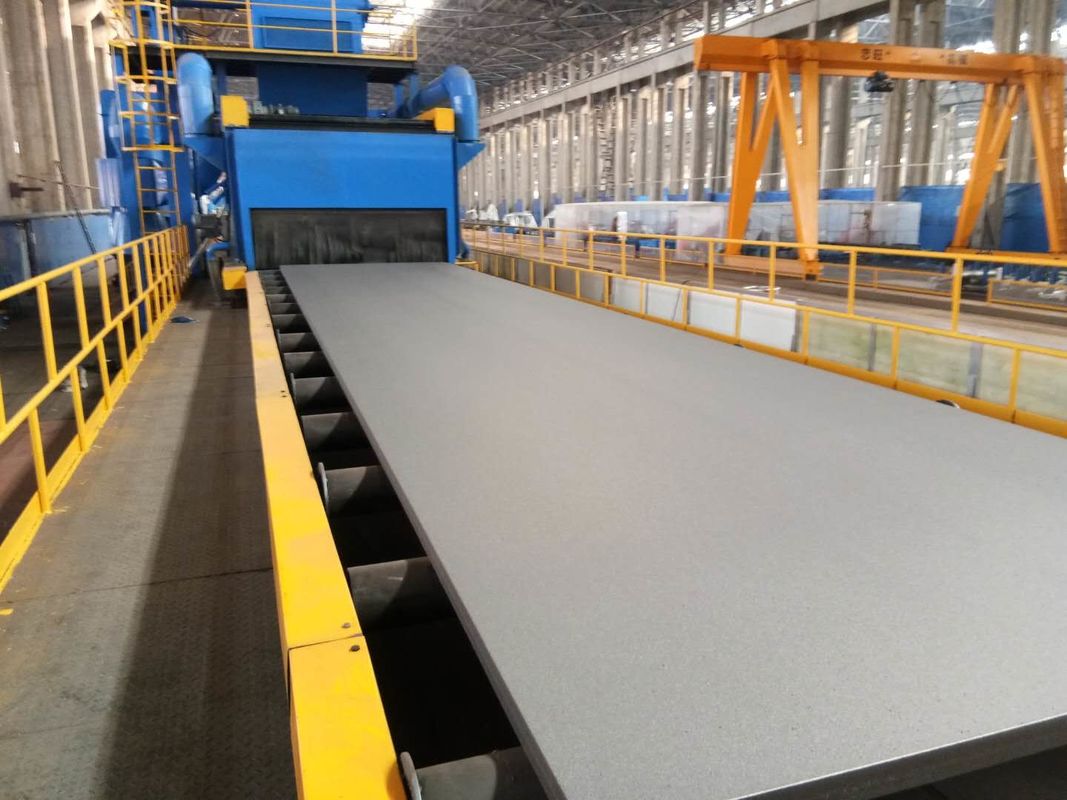

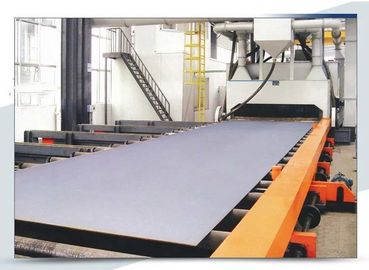

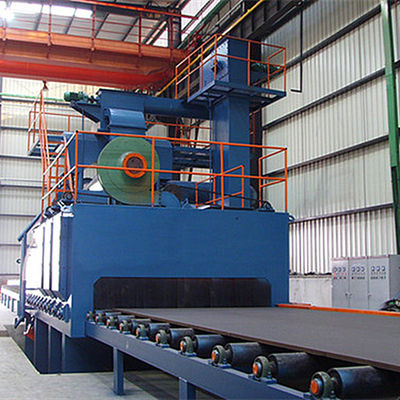

Q69 রোলার পরিবাহক ইস্পাত প্লেট এবং ইস্পাত কাঠামোর জন্য শট ব্লাস্টিং মেশিন
1. প্রয়োগ
কিউ 6922 শট ব্লাস্টিং মেশিন একটি বিশেষভাবে ডিজাইন করা মেশিন যা বিভিন্ন কাজের জন্য পৃষ্ঠতল পরিষ্কারে ব্যবহৃত হয়।এটি শটটি স্বয়ংক্রিয়ভাবে ব্লাস্টিং বুঝতে পারে realize
2 উপাদান এবং ফাংশন
কিউ 22২২২ শট ব্লাস্টিং মেশিনে রোলার কনভেয়র সিস্টেম, ব্লাস্টিং সিস্টেম, অ্যাব্রেসিভ সার্কুলেশন সিস্টেম (বিভাজক, বালতি লিফট, স্ক্রু পরিবাহক), ধুলো সংগ্রহের ব্যবস্থা এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা রয়েছে।পৃষ্ঠের সমাপ্তি স্তরটি সা 2.5।
২.১ কনভেয়র সিস্টেম
এটি লোডিং এবং আনলোড লোড এবং রোলারগুলি, চেম্বার রোলারগুলি, সংযোগকারী রোলারগুলি নিয়ে গঠিত।
The ব্লাস্টিং ক্যাবিনেটের রোলাররা 4,000 ঘন্টা ধরে আজীবন সহ বিশেষ অ্যালো জ্যাকেট দ্বারা সুরক্ষিত থাকে।
● পরিবাহক সিস্টেম বৈদ্যুতিন সংকেতের মেরু বদল সহ মোটর দ্বারা চালিত হয়।রোলারগুলি ম্যানুয়ালি এবং স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ করা যায়।
● ধাপে কম গতি উপলব্ধ।রোলার পরিবাহক পুরো মেশিনের সাথে ধাপে ধাপে ধাপে বা দ্রুত সরাতে পারে।
২.২ শট ব্লাস্টিং সিস্টেম
শট ব্লাস্টিং সিস্টেমটি অক্সিলারি চেম্বার, ব্লাস্টিং চেম্বার এবং শট ব্লাস্টিং মেশিন অ্যাসেম্বলি নিয়ে গঠিত।ইস্পাত শট, গ্রিটের মতো ক্ষয়িষ্ণু মিডিয়া ব্লেডগুলি থেকে কেন্দ্রীভূত শক্তি দ্বারা চালিত ধাতব পৃষ্ঠের উপর প্রয়োগ করা হয়।ওয়ার্কপিসগুলি গ্রাহকের সমাপ্তি পর্যায়ে পৌঁছানোর জন্য ব্লাস্টিং সিস্টেমে ডি-রিস্টেড, পরিষ্কার এবং রুগিনড হবে।
২.২.১ সহায়ক চেম্বার
এতে পরিধান-প্রতিরোধের রাবারের পর্দার 5-7 স্তর রয়েছে।সাসপেনশন প্রকারটি বিনিময় এবং অ্যাক্সেসকে সহজ করে তোলে।সিল ক্ষমতা চমৎকার।ধুলো সংগ্রাহক অনুরাগীদের দ্বারা তৈরি নেতিবাচক চাপের কারণে কোনও ধূলিকণা ফাঁস হবে না।
২.২.২ ব্লাস্টিং চেম্বার
ব্লাস্টিং চেম্বারে, প্রাচীরটি এসপিএমএন 13 উপাদান লাইনার এবং 65Mn প্রতিরক্ষামূলক লাইনার দ্বারা সুরক্ষিত থাকে, যার উচ্চ পরিধান প্রতিরোধী পারফরম্যান্স রয়েছে।সুরক্ষা প্লেট ভিতরে চেম্বার সবাই উচ্চ শক্তি বাদাম স্থির এবং ব্লাস্টিং চেম্বারের অভ্যন্তরের উপর চাপ, সহজ টিয়ার ওপেন পোশাক প্রতিস্থাপন গ্রহণ করে replacementপরিষেবা জীবন দীর্ঘায়িত করুন, ব্যয় হ্রাস করুন এবং রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করুন।ইস্পাত ঘর্ষণকারী অবাধে নিচে পড়ে এবং স্ক্রু পরিবাহক দ্বারা সংগ্রহ করা।
2.2.3 শট ব্লাস্টিং মেশিন সমাবেশ
এই মেশিনটিতে উচ্চ গতির 10 টি সেট এবং পারফরম্যান্স ব্লাস্ট চাকা রয়েছে wheব্লেড, কন্ট্রোল কেজ এবং ডিস্ট্রিবিউটরগুলির উপাদান হ'ল সিআর 20 এস হাই-ক্রোমিয়াম, যার দীর্ঘ সেবা জীবন রয়েছে।ফলকের জীবনকাল 500 ঘন্টারও বেশি এবং ইমপ্লের এবং নিয়ন্ত্রণ খাঁচাটির জীবনকাল 2000 ঘন্টারও বেশি।সমস্ত পরিধানের অংশ হ'ল বাজারে সর্বজনীন জাতীয় মানক অংশ।
২.৩ ক্ষয়কারী সংবহন ব্যবস্থা
সিস্টেমে নিম্নলিখিত অংশগুলি অন্তর্ভুক্ত করে: ফড়িং, ঘর্ষণকারী নিয়ন্ত্রণ ভালভ, স্ক্রু কনভেয়ার্স, বালতি লিফট, বিভাজক।
2.3.1 স্ক্রু পরিবাহক
স্ক্রু পরিবাহক সাইক্লয়েড সুই চাকা ডিফলেরেটর, স্ক্রু অক্ষ, পরিবাহক শেল, ভারবহন ইত্যাদি সমন্বিত এটি একটি
স্ট্যান্ডার্ড পরিবাহক ডিভাইস এবং ঘর্ষণকারী সংবহন সিস্টেমের একটি গুরুত্বপূর্ণ অংশ।স্ক্রু ব্লেড 16 Mn গঠিত হয়।
এই ইউনিটটি লিফ্টকে ক্ষতিকারকভাবে পৌঁছে দেওয়ার জন্য দায়ী।স্ক্রু কনভেয়র শট ব্লাস্টিং চেম্বারের নীচে অবস্থিত, ড্রাইভ খাদে সর্পিল ব্লেড ওয়েল্ডিং।কনভেয়র মোটর ড্রাইভগুলি স্ক্রু কনভেয়রকে ডিসচার্জ আউটলেটে ক্ষয়কারী প্রেরণ পাঠানোর জন্য, তারপরে মিশ্র ঘর্ষণকারীকে লিফট নীচে পৌঁছে দেওয়া হবে।
স্ক্রু কনভেয়ার উভয় প্রান্তে ট্রিপল সীল সুরক্ষা গ্রহণ।ঘষিয়া তুলিয়া ফেলিতে সক্ষম এবং ধূলিকণা শেষ প্লেট এবং বিয়ারিংয়ের মধ্যে ছাড়পত্র নেমে আসবে একবার বেরিয়ে যাওয়ার পরে, ভারবহনটিতে প্রবেশ করবে না।সেন্সর সনাক্তকারী ইউনিট সহ স্ক্রু পরিবাহক শ্যাফটি কার্যকারী অবস্থাটি সনাক্ত করতে পারে।
| ঘ |
সর্বাধিকওয়ার্কপিসের আকার (L * W * H) |
10000 * 2000 * 1000 মিমি |
| ঘ |
চেম্বার খোলার আকার (ডাব্লু * এইচ) |
2200 * 1200 মিমি |
| ঘ |
সর্বাধিকওয়ার্কপিস ওজন |
5 টি |
| ঘ |
সমাপ্তি স্তর |
সা 2 .5 (GB8923-88) অর্জন করতে পারে |
| ৫ |
প্রসেসিং গতি |
0.5-1.5 মি / মিনিট (ফ্রিকোয়েন্সি রূপান্তর পরিবর্তনশীল গতি) |
| । |
পৃষ্ঠের রুক্ষতা |
30 ~ 75 μ (ক্ষতিকারক আকারের উপর নির্ভর করে) |
| 7 |
ক্ষয় করার পরামর্শ দিন
(ব্যবহারকারী প্রস্তুত)
|
ইস্পাত কাটা তারের, allালাই খাদ শট: :0.5 .5 1.5, ঘর্ষণ সরবরাহ ভালভ সর্বাধিক।প্রবাহ: 500 কেজি / মিনিটক্ষয়কারী ক্ষতি: 0.15-0.25 কেজি / ঘন্টা / পিসি।প্রথম লোডিং: 000 4000 কেজি। |
| 8 |
বৈদ্যুতিক বিদ্যুত সরবরাহ |
380V, 3P, 50HZ বা কাস্টমাইজড |
| 9 |
গর্ত প্রয়োজন |
জলরোধী |
|
ঘ
|
বেলন পরিবাহক সিস্টেম
|
মোটর শক্তি |
3 * 2 কিলোওয়াট |
| বেলন ব্যাস |
108 মিমি |
| বোঝাই ক্ষমতা |
1000 কেজি / মি |
| বেলন বিচ্ছেদ দূরত্ব |
800 মিমি |
| পরিবহনের গতি |
0.5-6 মি / মিনিট (ফ্রিকোয়েন্সি নিয়ন্ত্রণ) |
|
ঘ
|
শট ব্লাস্টিং সিস্টেম
|
বিস্ফোরণকক্ষ |
প্রতিরক্ষামূলক ক্ষেত্রের উপাদান: SPMn13 |
| চেম্বারের উপাদান: Q235 |
| সহায়ক চেম্বার |
চেম্বারের বাইরে ঘর্ষণকারী উড়ন্ত সিল করার জন্য রাবারের পর্দা সহ |
| বিস্ফোরণ চাকা |
পরিমাণ: 10 ইউনিট |
| ফলক কাঠামো: সরলরেখা |
| বিস্ফোরণ ক্ষমতা: 10 * 180 কেজি / মিনিট |
| পাওয়ার: 10 * 11 কিলোওয়াট |
| গতি: 76 মি / সে |
|
ঘ
|
ক্ষতিকারক পুনরায় দাবি সিস্টেম
|
স্ক্রু পরিবাহক
|
বহন ক্ষমতা: 120 টি / এইচ
স্ক্রু ব্যাস: 360 মিমি
পাওয়ার: 2 * 7.5 কিলোওয়াট
পরিমাণ: 2 সেট
|
| বালতি লিফট |
উত্তোলন ক্ষমতা: 120 টি / এইচ
উত্তোলনের গতি: 1.21 মি / সে
শক্তি: 11 কিলোওয়াট
পরিমাণ: 1 সেট
|
| বিভাজক |
বিচ্ছেদের পরিমাণ: 120 টি / এইচ
বাতাসের গতি: 4-5 মি / সে
শক্তি: 7.5 কিলোওয়াট
বর্জ্য সামগ্রী: ≤1% (সম্পূর্ণ পর্দা এবং প্রবাহের পর্দার ধরণের মাল্টিস্টেজ উইনউনিং)
|
|
ঘ
|
ধুলাবালি অপসারণ পদ্ধতি
|
ফিল্টারিং উপাদান |
পলিয়েস্টার লেপা ফিটার কার্টিজ |
| পরিমাণ |
1 সেট |
| ফ্যান শক্তি |
2 * 15 কিলোওয়াট |
| মোট চাপ |
2000 পা |
| ভেন্টিলেশন ভলিউম |
26000 মিঘ/ এইচ |
| কার্তুজ পরিমাণ |
24 পিসি- (60360x1000 মিমি) |
| ফিল্টারিং অঞ্চল |
360 মিঘ |
| ধুলাবালি পড়ার পথে |
স্বয়ংক্রিয় ফিরে নাড়ি |
| ফিল্টারিং স্তর |
ফায়ারপ্রুফিং, স্বতঃস্ফূর্ত জ্বলন রোধ করুন |
| ফিল্টারিং নির্ভুলতা |
1 মিমি |
| ধুলো নিঃসরণ স্তর |
≤80 মিলিগ্রাম / মিঘ |
| ৫ |
বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা |
পিএলসি, লো ভোল্টেজ বৈদ্যুতিক উপাদান, বোতাম |
| । |
গোলমাল |
≤85 ডিবি (কর্মশালার বাইরে পরিমাপ করুন) |
| 7 |
অন্যান্য |
বায়ুচাপ: 0.5-0.7 এমপিএ;ইস্পাত শট প্রথম লোডিং: 4000 কেজি (ব্যবহারকারী প্রস্তুত) |
| 8 |
মোট বৈদ্যুতিক শক্তি |
প্রায় 190.5 কিলোওয়াট |
বাণিজ্য সম্পর্কিত তথ্য:
MOQ: 1set।
বন্দোবস্ত মুদ্রা: মার্কিন ডলার, আরএমবি, EUR
বাণিজ্য মোড: এফওবি (এফসিএ), সিআইপি, সিএফআর, সিআইএফ, ডিডিইউ, ডিডিপি, টার্নকি।
অর্থ প্রদানের মেয়াদ: টি / টি দ্বারা 30% আমানত, প্রেরণের আগে প্রদত্ত ব্যালেন্স বা এল / সি নজরে C
বিতরণের সময়: 15-40 দিনের মধ্যে বিভিন্ন ধরণের মেশিন অনুসারে।
১. ইনস্টলেশন ও কমিশন ইস্যু: আমরা একজন প্রযুক্তিবিদকে মেশিন ইনস্টলেশন ও কমিশনিংয়ের সাথে গাইডেন্সে প্রেরণ করব, গ্রাহক তার ফিরতি টিকিট, হোটেল এবং ডায়েটের জন্য অর্থ প্রদান করবেন।গ্রাহক ৩-৪ জন দক্ষ শ্রমিকের ব্যবস্থা করবেন এবং বিভিন্ন ইনসুলেশন যন্ত্রপাতি ও সরঞ্জাম প্রস্তুত করবেন।
2. ওয়্যারেন্টি সময়: কমিশন শেষ হওয়ার তারিখ থেকে 12 মাস, তবে বিতরণের তারিখ থেকে 18 মাসের বেশি নয়।
৩. সম্পূর্ণ ইংরেজী নথি সরবরাহ করুন: সাধারণ ইনস্টলেশন অঙ্কন, পিট ডিজাইনের অঙ্কন, ম্যানুয়াল বই, বৈদ্যুতিক তারের ডায়াগ্রাম, বৈদ্যুতিক ম্যানুয়াল বই এবং রক্ষণাবেক্ষণ বই ইত্যাদি including
৪. রফতানির অভিজ্ঞতা: মার্কিন যুক্তরাষ্ট্র, জার্মানি, ফ্রান্স, রাশিয়া, যুক্তরাজ্য, অস্ট্রেলিয়া, মালয়েশিয়া, সংযুক্ত আরব আমিরাত, মিশর, মেক্সিকো, ব্রাসিল ইত্যাদি অনেক দেশ এবং অঞ্চল
৫. আমাদের শট ব্লাস্টিং স্পেয়ার পার্টস CR20S হাই ক্রোম, জেডজিএমএন 13 ইত্যাদির সাথে উচ্চ মানের।
